چکیده:
مجموعــه کارگاههــای ســازه هــای فضایــی فــرم آزاد بــا هــدف تحقیــق و تمریــن در میــان دو حــوزه ســازه هــای فــرم آزاد و روش هــای یکپارچــه طراحــی و ســاخت رایانشــی برگــزار میگردنـد. هـر یـک از ایـن برنامـه هـای آموزشـی بـه یـک روش و فـن خـاص در راسـتای سـاخت سـازه هـای فـرم آزاد مـی پـردازد. ایـن کارگاه بـا بررسـی سـازه هـای بسـتاربند تـلاش نمـوده تـا در زمـان سـه هفتـه سـازه ای از ایـن دسـته را طراحی کـرده و بسـازد. در ایـن مسـیر دانشـجویان در ابتـدا بـا تکنیـک آشـنا شـده و سـپس، بـا اسـتفاده از ابـزار سـاخت دیجیتـال طراحـی خـود را توسـعه داده و در مقیـاس واقعـی تولیـد کـرده انـد. تمامـی قطعـات ایـن سـازه از پالیـوود بـه ضخامـت دوازده میلیمتـر بـوده و بـا اسـتفاده از ابـزار سـاخت دیجیتـال بـرش خـورده انـد. سـپس بـه وسـیله میـخ بـه یکدیگـر متصـل شـده انـد.
معرفی:
ایـن کارگاه آموزشـی بـا همـکاری دانشـگاه هنـر و گـروه داهـی، توسـط خانـه سـاخت دیجیتـال دانشـگاه هنـر در اسـفند مـاه 1397 بـه میزبانـی دانشـگاه هنر برگـزار گردیـد. هـدف از برگزاری ایـن کارگاه تجربـه طراحـی و سـاخت دیجیتـال یکپارچـه بـرای دانشـجویان و آشـنایی بـا ابـزار و امکانـات سـاخت دیجیتـال بـوده اسـت. بـه ایـن منظـور، طراحـی و سـاخت یـک دیـوار جـدا کننــده در خانــه ســاخت دیجیتــال دانشــگاه هنــر در دســتور کار قــرار گرفــت. ایــن دیــوار بــا تکنیـک سـازه هـای بسـتاربند طراحـی، و بـا اسـتفاده از مصالـح ورقهـای تختـه چنـدال سـاخته شـد. تسـت هـای نهایـی و سـاخت تمامـی قطعـات ایـن دیـوار تمامـا بـه صـورت دیجیتالـی تولیـد شـدند. در ایـن کارگاه 14 دانشـجو و 6 مـدرس حضـور داشـتند.
فرآیند:

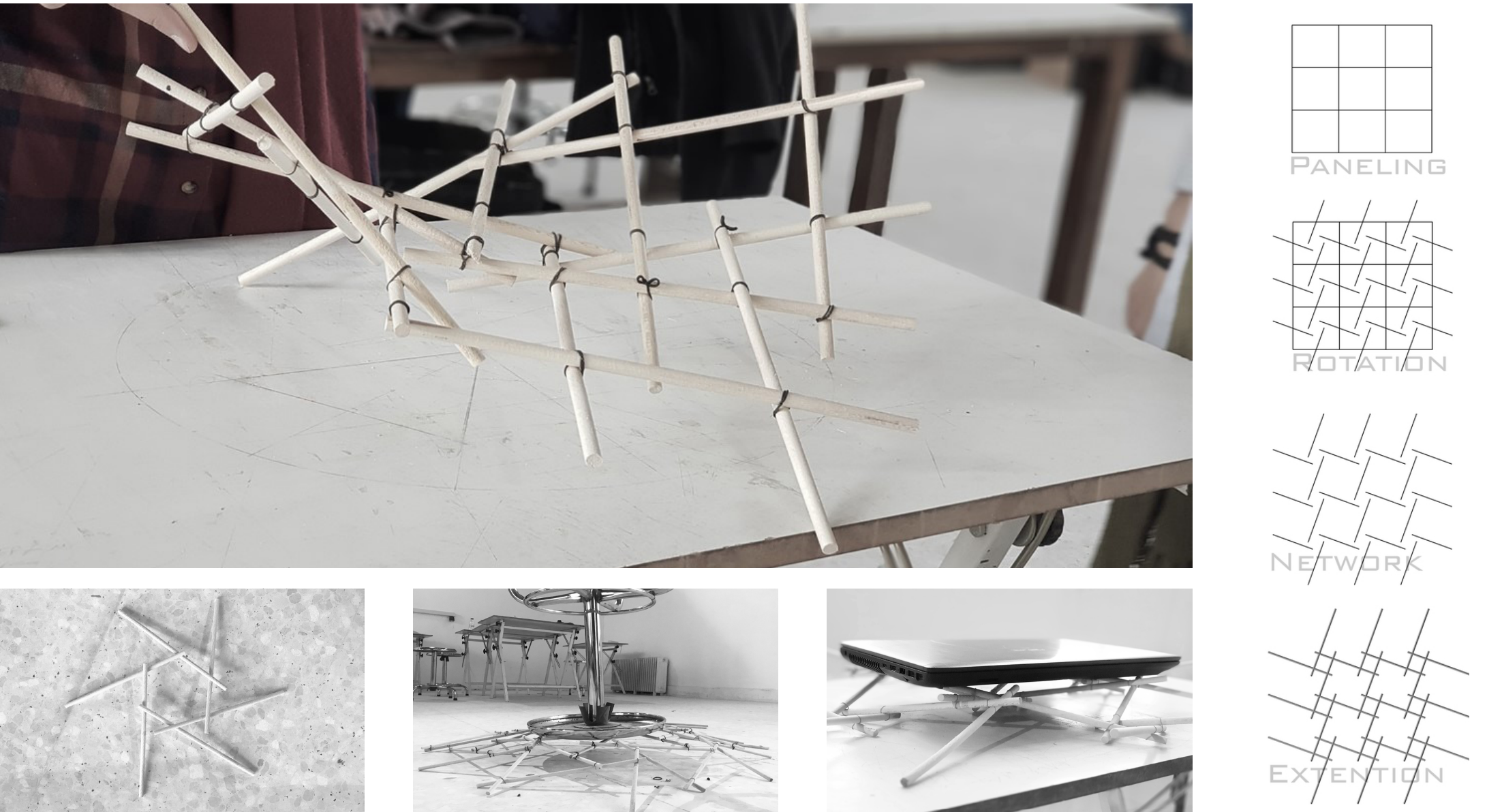

مرحلـه اول ایـن کارگاه شـامل دو بخـش آمـوزش و تجربـه بـود. بـه گونـه ای کـه در بخـش آمـوزش بـه دانشـجویان نـرم افـزار گـرس هاپـر بـه عنـوان ابـزار طراحـی دیجیتـال و معرفـی تجهیـزات بـه عنـوان ابـزار سـاخت دیجیتـال معرفـی گردیـد تـا بتواننـد از پتانسـیل هـای آن در طراحـی خـود اسـتفاده نماینـد. سـپس در بخـش تجربـه از دانشـجویان خواسـته شـد تـا تـلاش کننـد بـه وسـیله میـخ هـای چوبـی یـک مـدول یـا قسـمتی از یـک سـازه بسـتاربند را بسـازند.

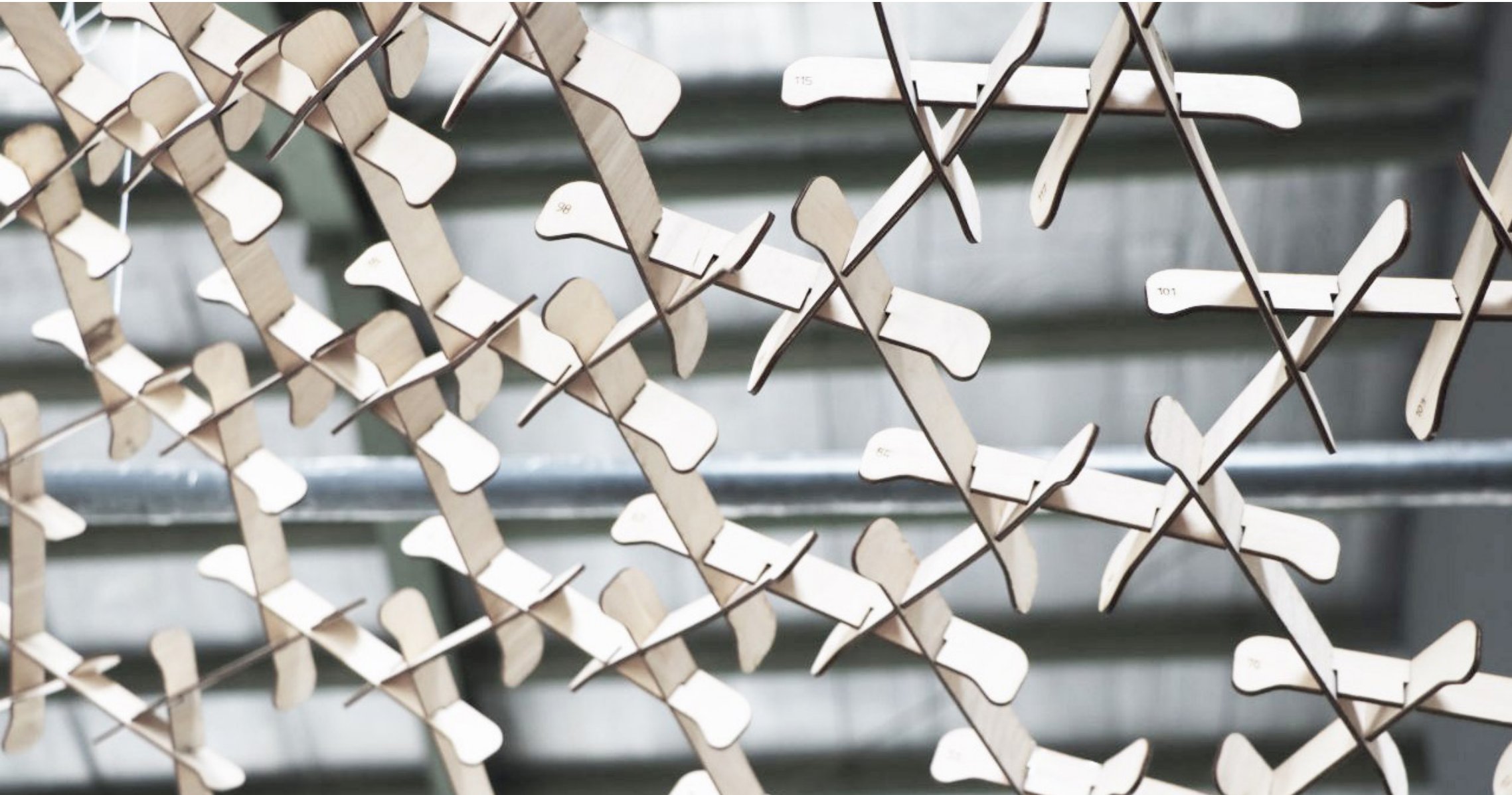

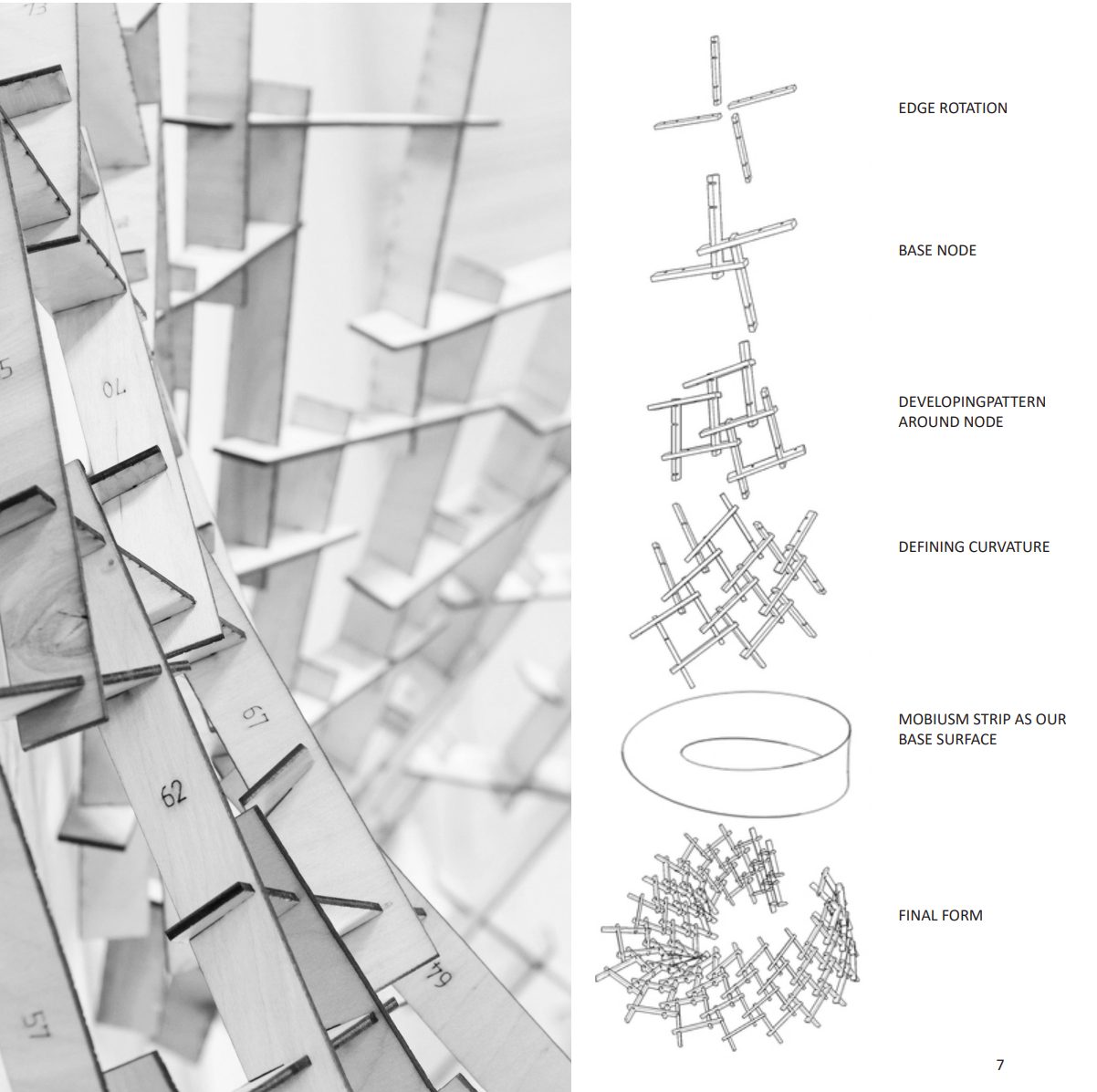

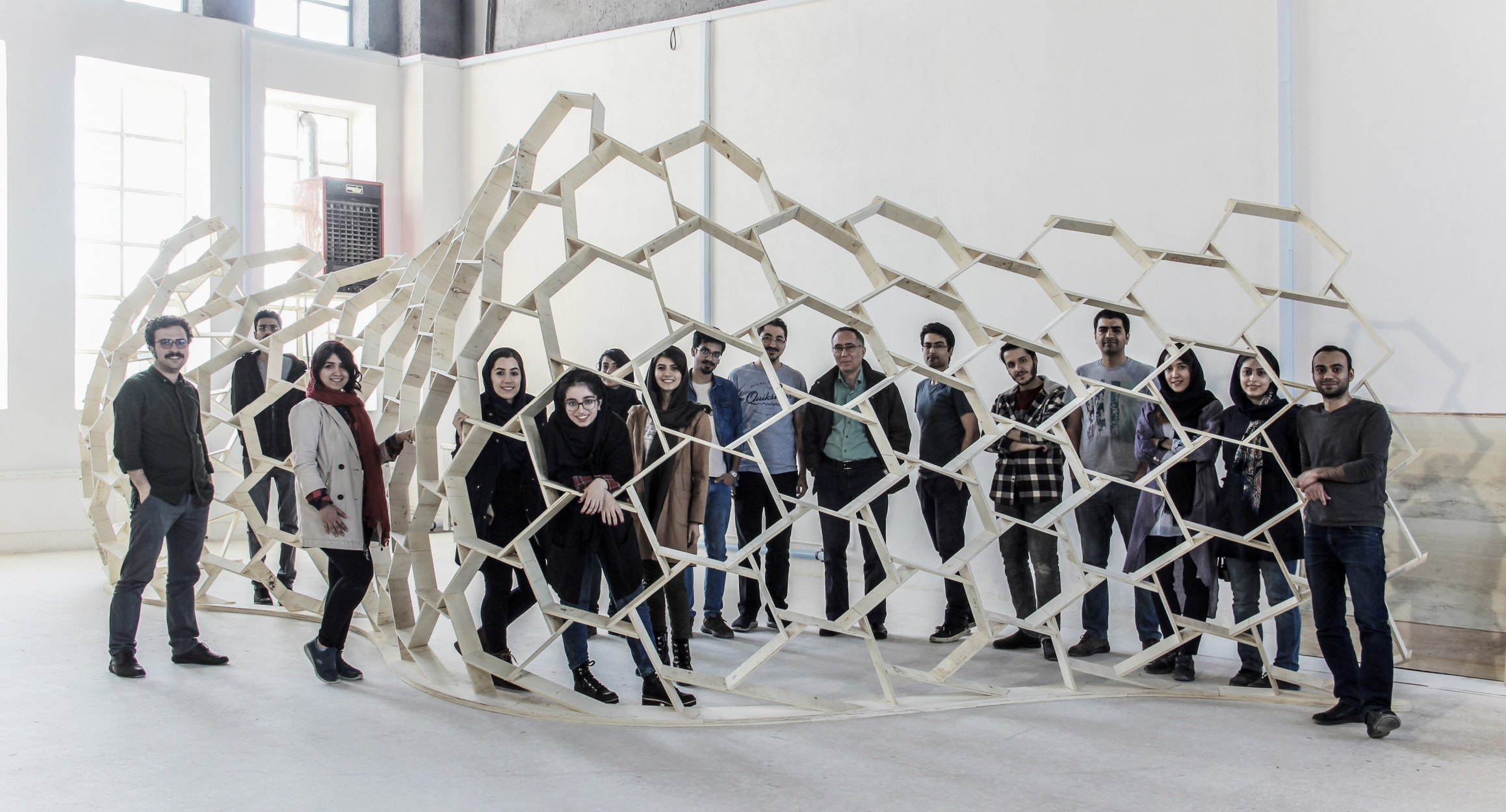

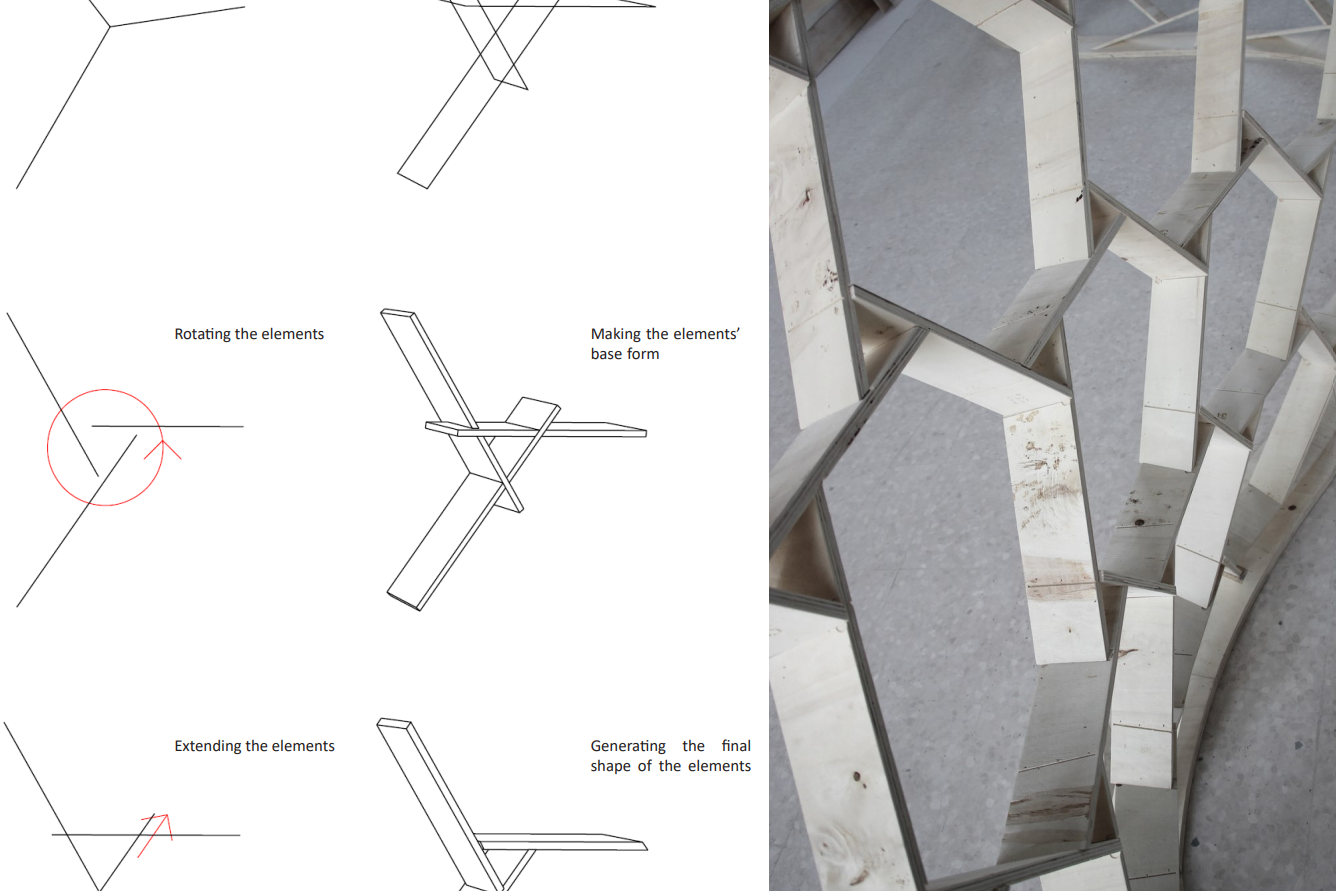

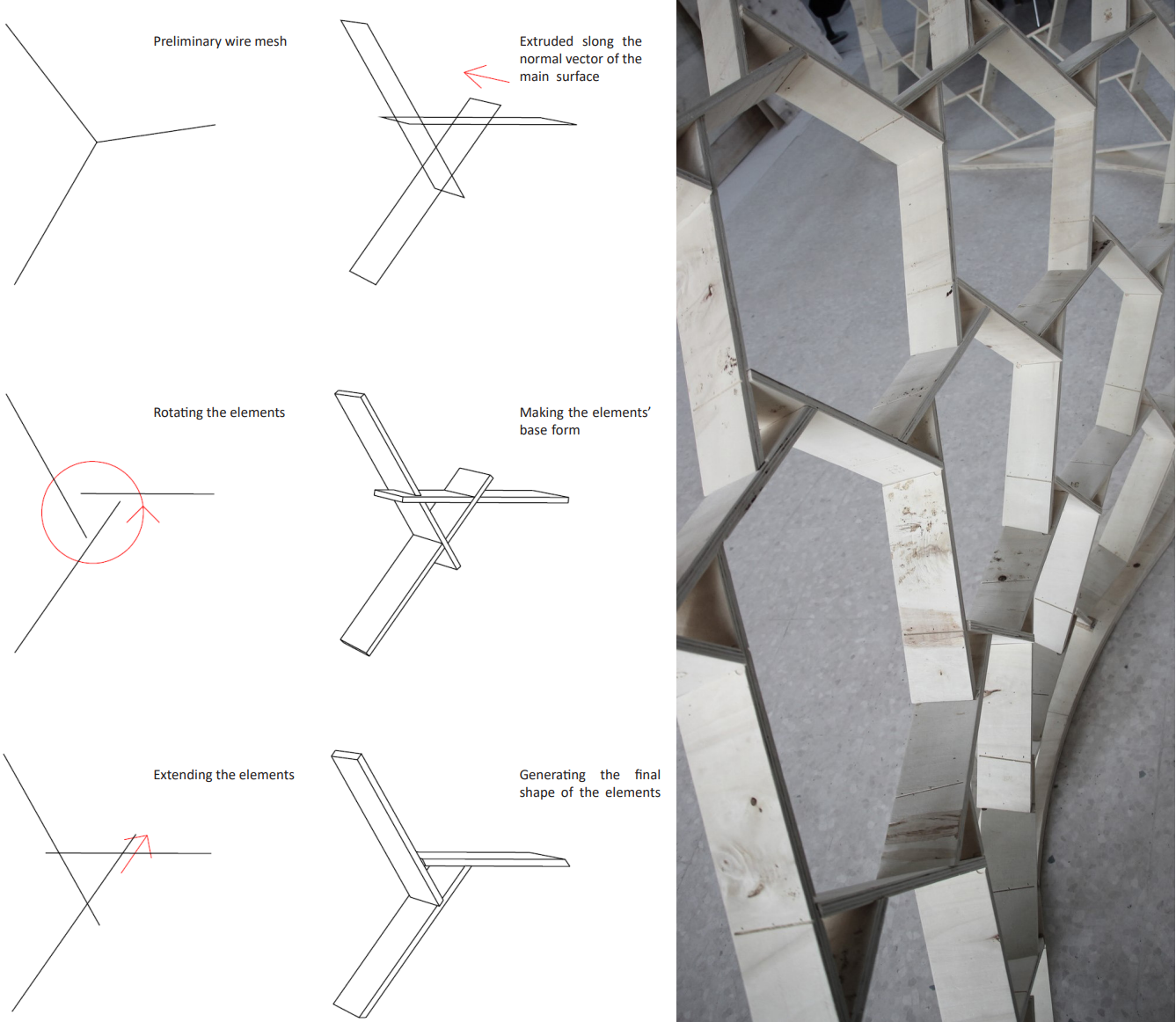

در مرحلـه بعـد، تلـاش شـد تـا دانشـجویان بـا طراحـی بـرای سـاخت بیشـتر آشـنا شـوند. بـه ایـن منظـور آن هـا طراحـی هـای خـود را بـه وسـیله ی نـرم افـزار گـرس هاپـر مـدل کـرده و نقشـه هـای سـاخت را کـه شـامل قطعـات و شـیار هـای پیـش بینـی شـده بـرای اتصـال آن هـا بـوده اسـت را اسـتخراج نمودنـد. آن هـا بـا اسـتفاده از مصالـح ورق هـای تختـه چنـدلا بـه ضخامـت 3 میلـی متـر و دسـتگاه بـرش لیـزر قطعـات طـرح خـود را تولیـد نمودنـد. در آخریـن مرحلـه یکـی از طـرح هـای دانشـجویان انتخـاب شـد تـا در ابعـاد واقعـی سـاخته شـود. ایـن طـرح یـک دیـوار جـدا کننـده را شـامل مـی شـود کـه فضـای داخلـی خانـه سـاخت دیجیتـال دانشـگاه هنـر را بـه دو بخـش تقسـیم مـی کنـد. در ایـن قسـمت دانشـجویان سـعی کردنـد تـا بهتریـن گزینـه را بـرای اتصـال المـان هـای سـازه انتخـاب کننـد. بـرای اجـرای کار نهایـی از تختـه چنـدلا بـه ضخامـت 12 میلـی متـر اسـتفاده شـده کـه بـه وسـیله ی دسـتگاه milling CNC بـرش خـورده انـد.
محصول نهایی:

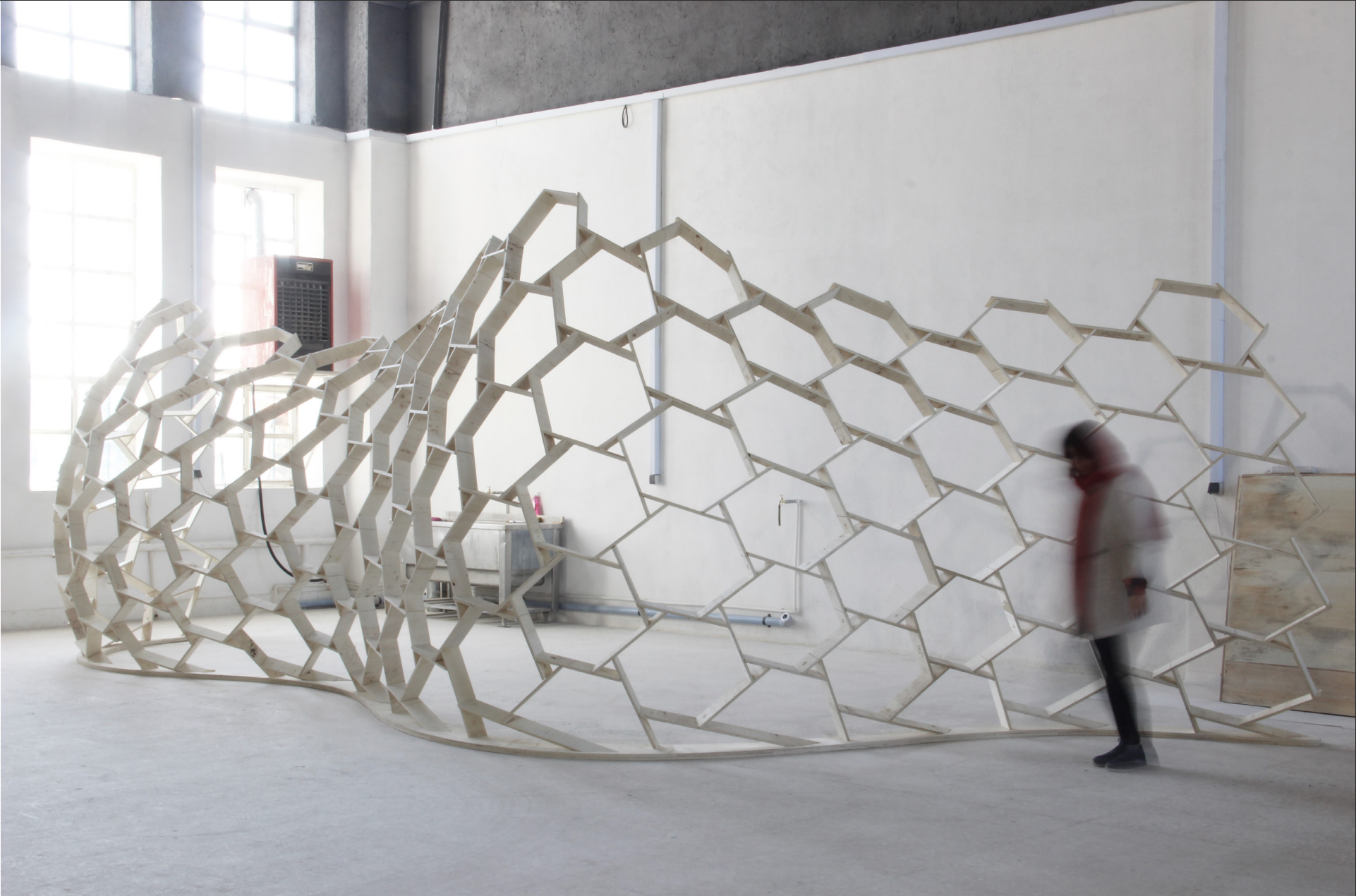

پـس از آمـاده شـدن مـدل مـورد نظـر، تیـم طراحـی تـاش کردنـد تـا code-G مـورد نیـاز را تولیـد کـرده تـا بتواننـد قطعـات تشـکیل دهنـدهی سـازه را بـه وسـیله ی دسـتگاه milling CNC در زاویـه هـای مشـخص بـرش بزننـد. سـپس پلیـت هـای اولیـه ی سـازه روی زمیـن قـرار داده شـده و پـس از آن دانشـجویان قطعـات را در جـای مشـخص شـده در مـدل نصـب کردنـد.
در طـول ایـن فراینـد یـک نفـر شـماره ی قطعـه ی مـورد نظـر را از روی مـدل نهایی ســازه قرائــت کــرده و ســایر دانشــجویان قطعـات را در جـای درسـت قـرار میدادنـد. پروسـه ی نصـب ایـن دیـوار جـدا کننـده نزدیـک بـه 15 سـاعت زمـان بـرده اسـت.
معرفی برگزارکنندگان:
برگذار کننده این کارگاه آموزشی خانه ساخت دیجیتال دانشگاه هنر بوده است.
مدیریت آزمایشگاه: دکتر علیرضا مستغنی، عضو هیئت علمی دانشگاه هنر
مدیر ناظر علمی: دکتر محمدرضا متینی، عضو هیئت علمی دانشگاه هنر
