چکیده:
مجموعــه کارگاههــای ســازههای فضایــی فــرم آزاد بــا هــدف تحقیــق و تمریــن در میــان دو حــوزه ســازههای فــرمآزاد و روشهــای یکپارچــه طراحــی و ســاخت رایانشــی برگــزار میگردنــد. هــر یــک از ایــن برنامههــای آموزشــی بــه یــک روش و فــن خــاص در راســتای سـاخت سـازههای فـرم آزاد میپـردازد. ایـن کارگاه بـا بررسـی سـازههای سـطح فعـال و خـم فعـال تـاش نمـوده تـا در زمـان سـه هفتـه دو سـازه متفـاوت از ایـن دسـته را طراحـی کـرده و بسـازد. در ایـن مسـیر دانشـجویان در ابتـدا بـا مطالعـه مصالـح و شـناخت رفتـار آن روشهایـی را جهـت توسـعه فـرم ایجـاد نمودهانـد. سـپس، بـا اسـتفاده از ابـزار سـاخت دیجیتـال طراحـی خــود را توســعه داده و در مقیــاس واقعــی تولیــد کردهانــد. تمامــی قطعــات ایــن دو ســازه از پالیـوود بـا ضخامتهـای سـه و شـش میلیمتـر بـوده و بـا اسـتفاده از ابـزار سـاخت دیجیتـال بـرش خوردهانـد. سـپس بـه کمـک اعمـال نیـرو و اسـتفاده از ویژگـی االسـتیک مصالـح خـم شـده تـا بـه شـرایط و فـرم نهایـی خـود برسـند.
معرفی:
ایــن کارگاه آموزشــی بــا همــکاری دانشــگاه هنــر و دانشــگاه تهــران، توســط خانــه ســاخت دیجیتـال دانشـگاه هنـر، قطـب علمـی فـنآوری معمـاری دانشـگاه تهـران و انجمـن علمـی تکنولــوژی معمــاری دانشــگاه تهــران در شــهریور مــاه 1398 بــه میزبانــی دانشــگاه هنــر و تهــران برگــزار گردیــد. هــدف از برگــزاری ایــن کارگاه تجربــه طراحــی و ســاخت دیجیتــال یکپارچـه بـرای دانشـجویان و آشـنایی بـا ابـزار و امکانـات سـاخت دیجیتـال بـوده اسـت. بـه ایــن منظــور، طراحــی و ســاخت دو پاویــون در دو دانشــگاه در دســتور کار قــرار گرفــت. هــر دوی ایـن پاویونهـا بـا یـک فـن، سـازههای سـطح فعـال، و بـا اسـتفاده از مصالـح ورقـهای تختـه چنـدال سـاخته شـد. تسـتهای نهایـی و سـاخت تمامـی قطعـات ایـن دو پاویـون تمامـا بـه صـورت دیجیتالـی تولیـد شـدند. در ایـن کارگاه 14 دانشـجو و 9 مـدرس حضـور داشـتند.
فرآیند:

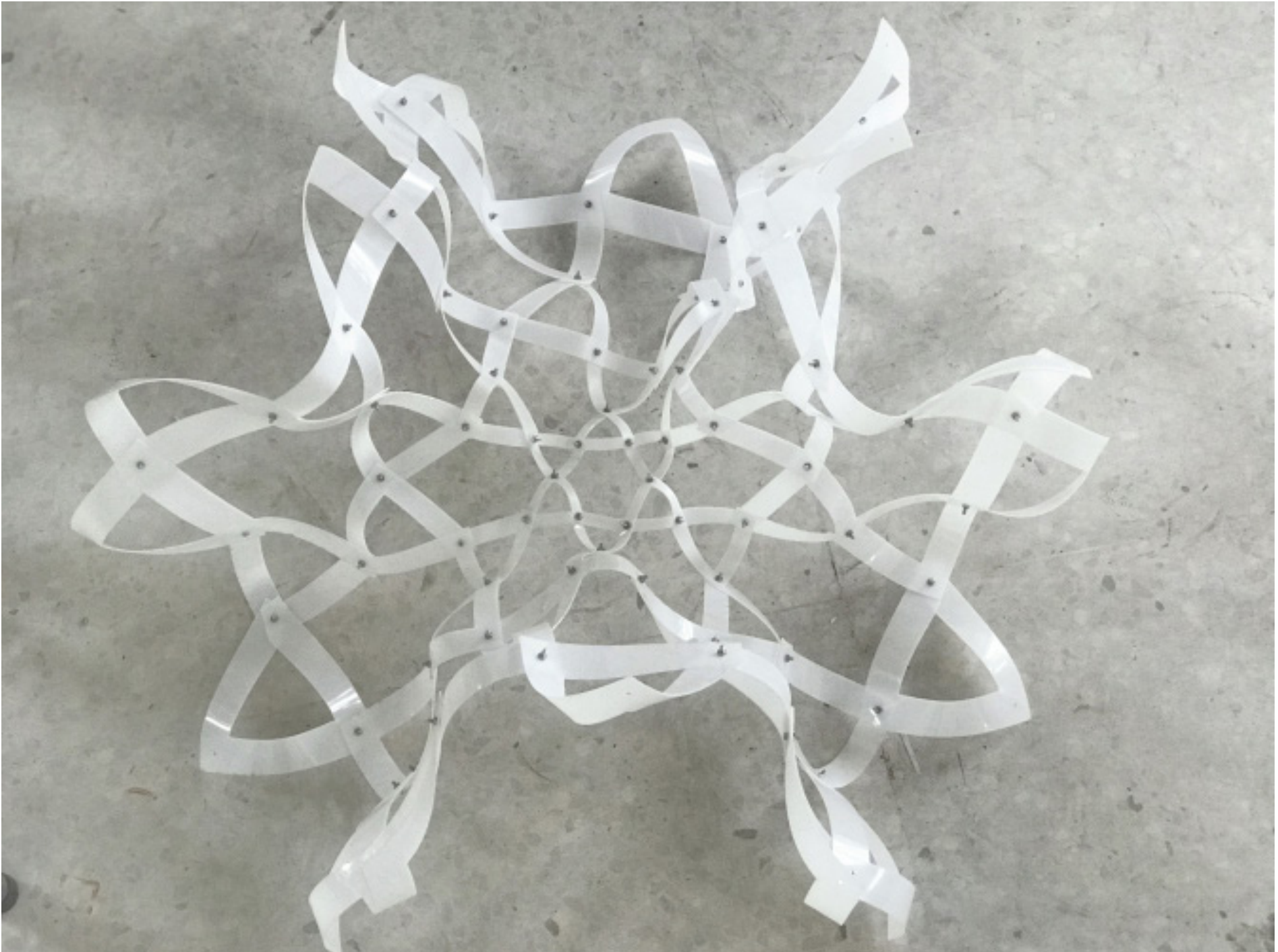

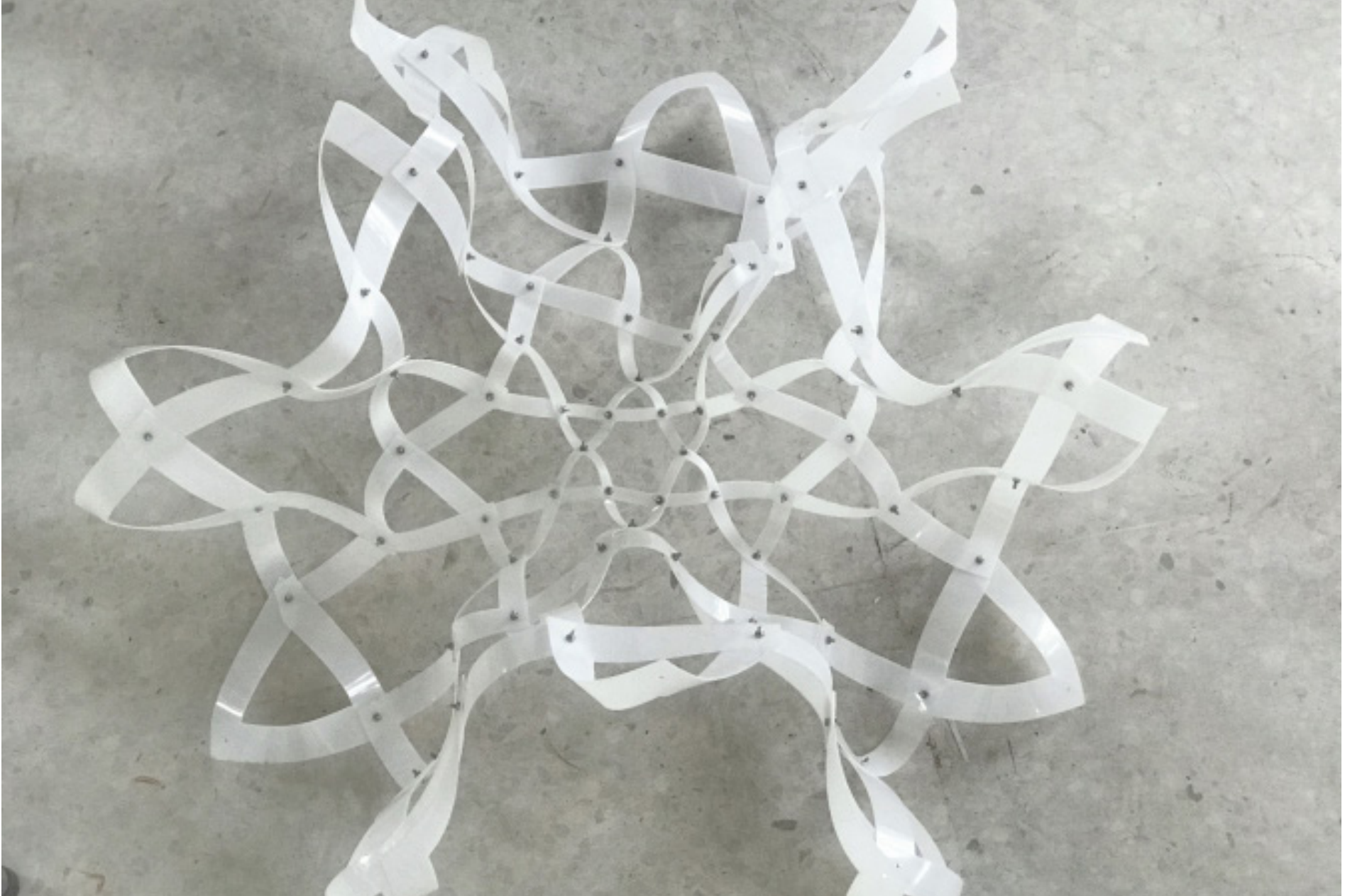

در مرحلــه صفــر کارگاه، پیــش از شــروع دوره آموزشــی روشهــای مختلفــی بــرای ســاخت ایـن نـوع از سـازهها امتحـان گردیـد و انـواع مختلـف مصالـح از نظـر توانایـی تغییـر شـکل االســتیک و توانایــی بــرش بــا دســتگاههای ســاخت دیجیتــال مــورد آزمایــش قــرار گرفــت. در نتیجـه ایـن فرآینـد »مقـوا و هـای ایمپکـت پلـی اسـتایرن« بـه عنـوان مصالـح مطلـوب نمونـه سـازی و تختـه چنـدال بـا ضخامتهـای مختلـف جهـت اسـتفاده در کار نهایـی انتخـاب گردیدنـد. مرحلـه اول ایـن کارگاه شـامل دو بخـش آمـوزش و تجربـه بـود. بـه گونـهای کـه در بخـش آمــوزش بــه دانشــجویان نرمافــزار گرسهاپــر بــه عنــوان ابــزار طراحــی دیجیتــال و معرفــی تجهیـزات بـه عنـوان ابـزار سـاخت دیجیتـال معرفـی گردیـد تـا بتواننـد از پتانسـیلهای آن در طراحـی خـود اسـتفاده نماینـد. سـپس در بخـش تجربـه از دانشـجویان خواسـته شـد تـا تـاش کننـد بـا خـم کـردن ورقهـا یـک مـدول یـا قسـمتی از یـک سـازه خـم فعـال را بسـازند. در ایـن قسـمت دانشـجویان موفـق شـدند تـا هفـت مـدل اولیـه متفـاوت طراحـی نماینـد. در مرحلــه بعــد، ســه سیســتم مختلــف بــه عنــوان گزینههــای اصلــی انتخــاب شــدند و دانشـجویان در سـه گـروه بـه مطالعـه و توسـعه طـرح پرداختنـد. خروجـی ایـن قسـمت ماکـت یـک پنجـم کل و یـا بخشـی از کار نهایـی بـود بـه گونـهای کـه ایـن اطمینـان حاصـل شـود کـه هـر گـروه فرآینـد تولیـد یـک پاویـون را در مقیـاس ماکـت بـه صـورت دیجیتالـی و بـا جزئیـات مشـابه کار نهایـی تجربـه خواهـد نمـود. در آخریــن مرحلــه دو اثــر از ســه گزینــه موجــود بــا رای دانشــجویان انتخــاب گردیــد و در مقیــاس واقعــی ســاخته شــد. تولیــد نقشــههای ســاخت ایــن قســمت تمامــا توســط کــد در نرمافــزار گرسهاپــر انجــام گردیــد و تمــام قطعــات توســط دســتگاه بــرش milling CNC و بــرش لیــزر تولیــد گشــت.
محصول نهایی:

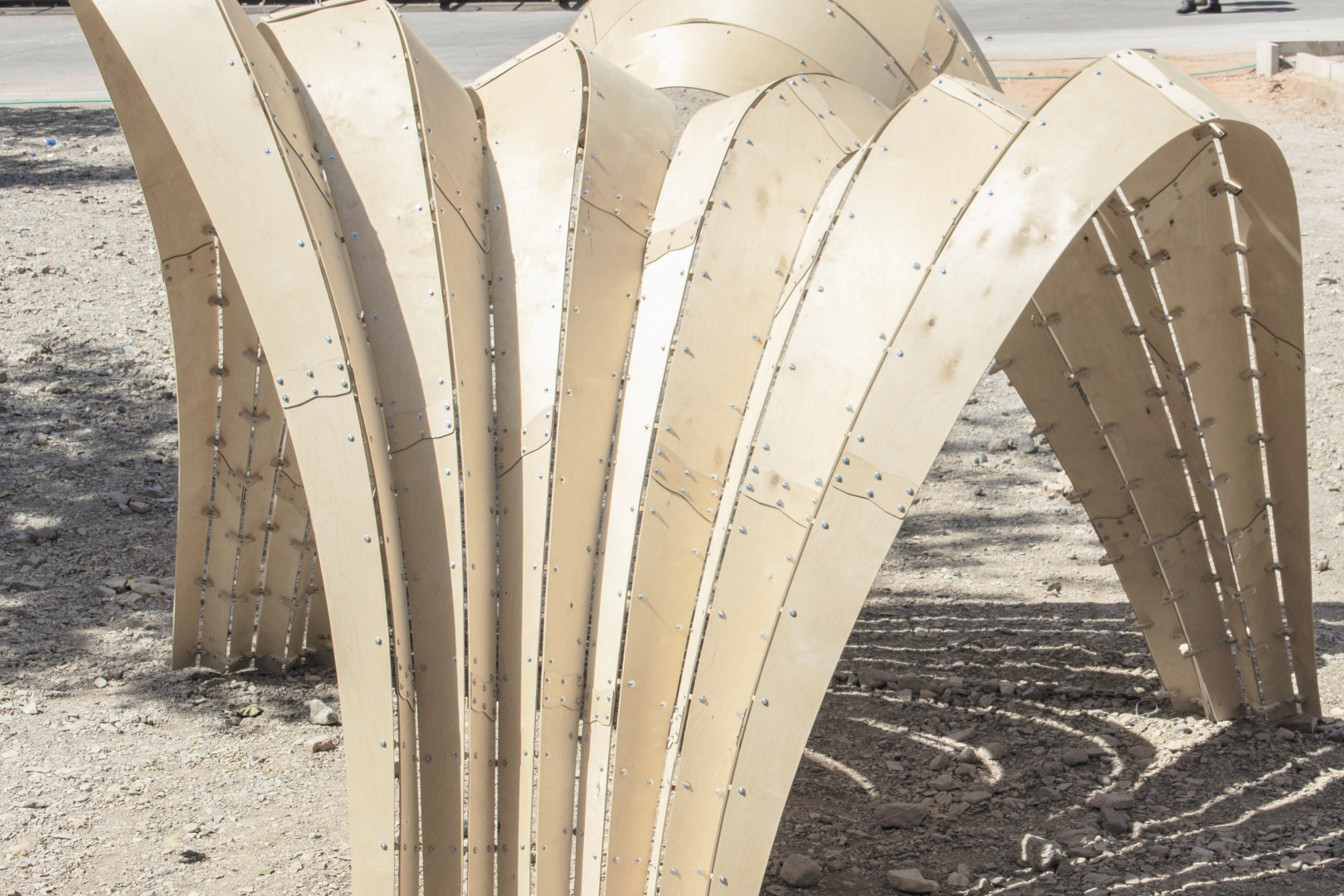

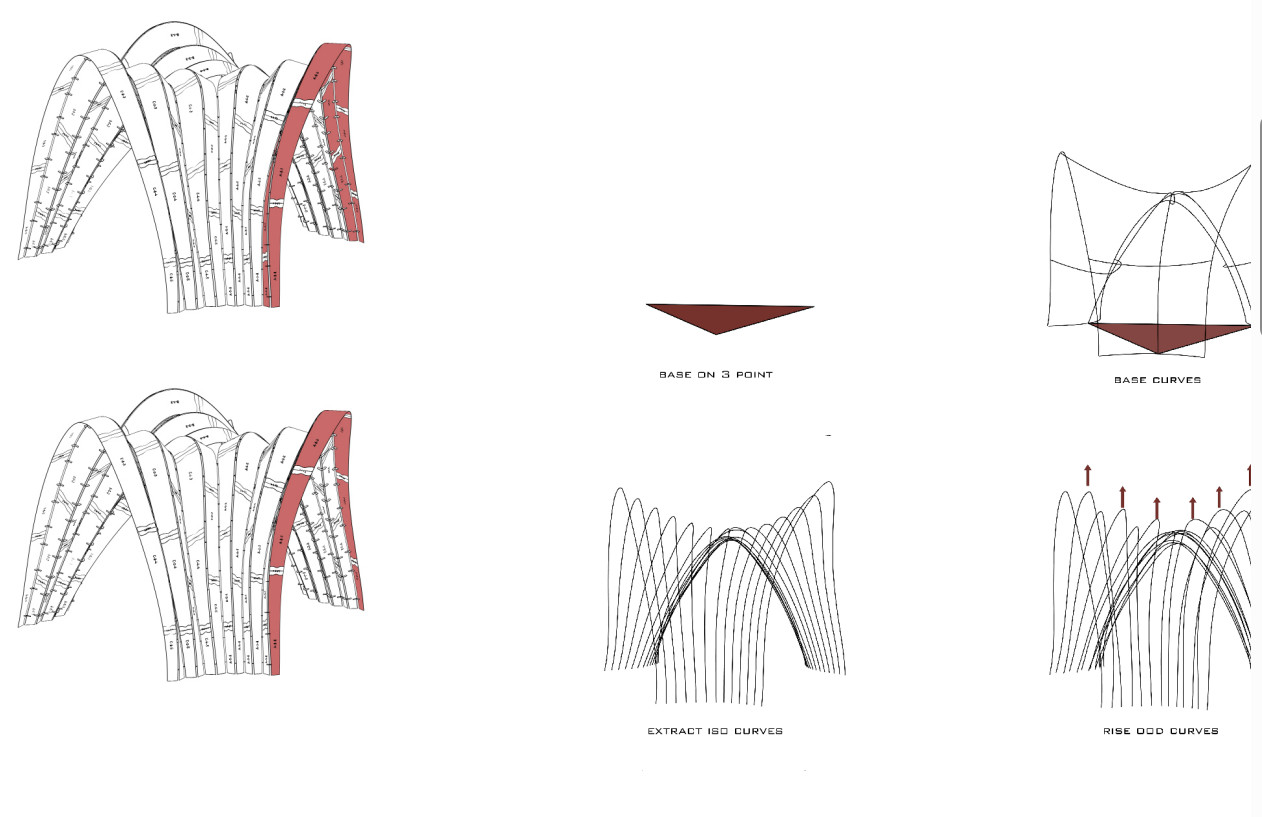

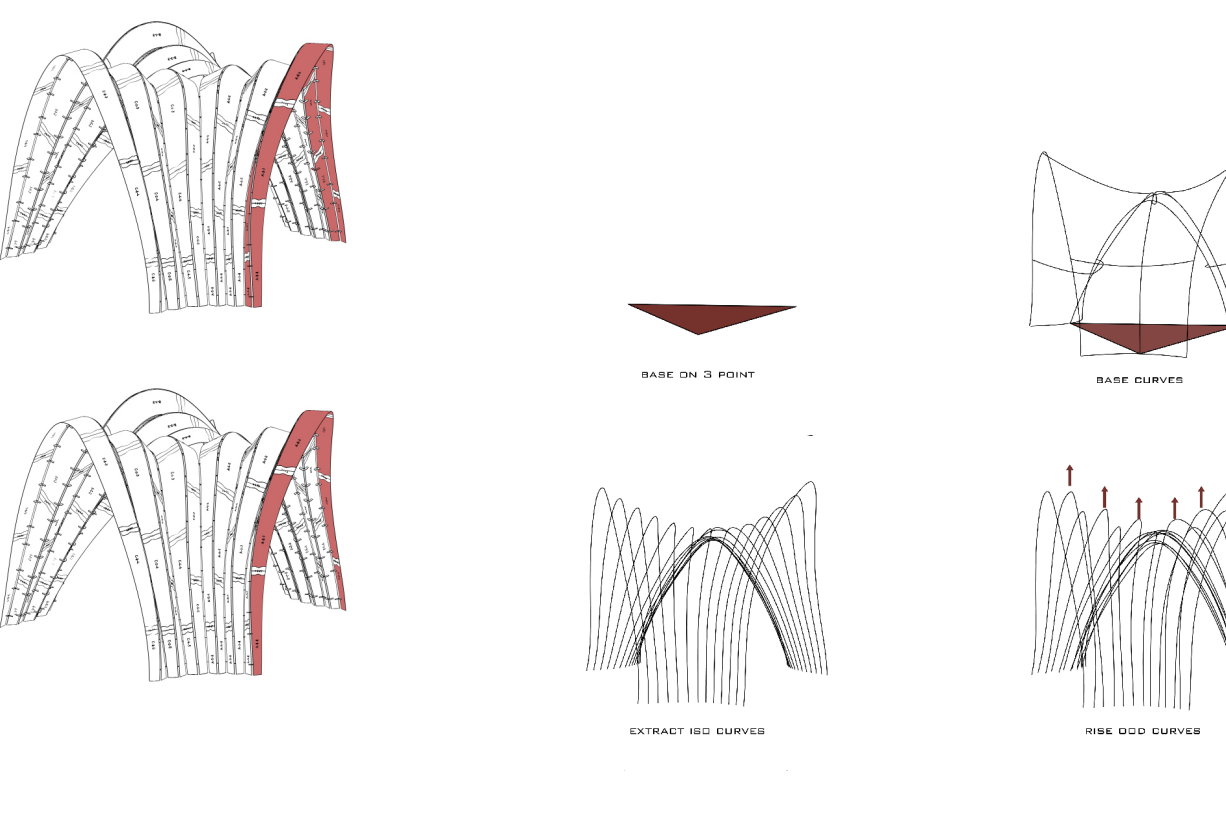

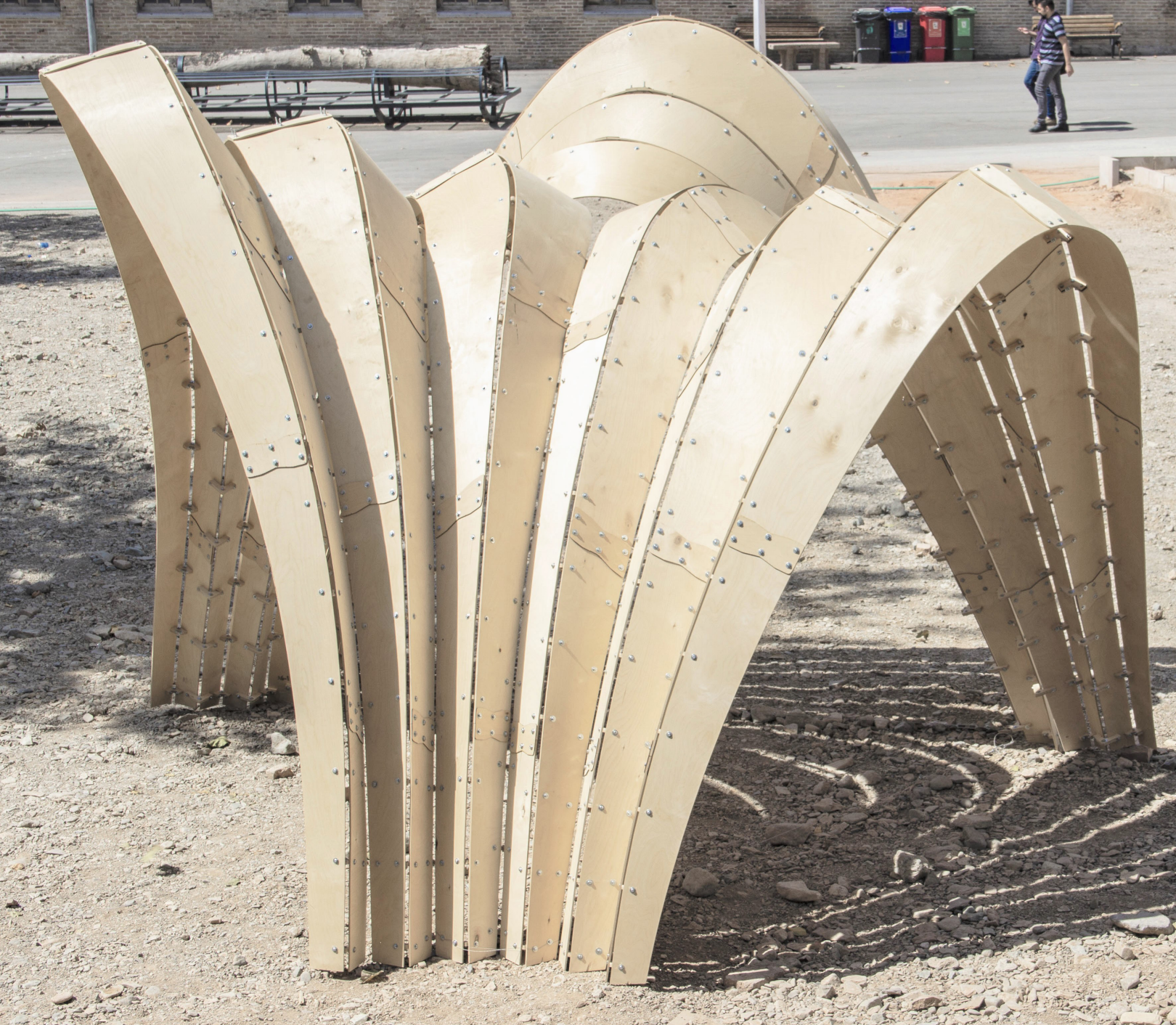

اولیــن محصــول ایــن کارگاه پاویونــی میباشــد کــه در حیــاط بــاغ ملــی اجــرا شــده اســت. لـی شـکلی تولیـد شـدهاند کـه در اثـر اتصـال پشـت بـه پشـت ایـن پاویـون از قطعـات حال بـه یکدیگـر یـک خـم سـه بعـدی در فضـا پیـدا کـرده و بـه همـان صـورت پایـدار میگـردد. از کنـار هـم قـرار دادن ایـن قطعـات شـکل نهایـی حاصـل گشـته اسـت. در ابتـدا ایـن فـرم بـه صـورت دیجیتالـی در نرمافـزار گرسهاپـر مـدل شـد و سـپس گسـترده هـر قطعـه ترسـیم گردیـد. بـا توجـه بـه طـول پنـج متـری قطعـات ایـن سـازه، هـر قطعـه بـه قطعــات کوچکتــری تقســیم شــد تــا بتــوان آنهــا را از صفحــات اســتاندارد تختــه چنــدال در ابعـاد 122 در 244 سـانتیمتر بـرش زد. قطعاتـی نیـز بـه عنـوان صفحـه دوخـت ایـن قطعـات هـا بـه یکدیگـر تولیـد گردیـد. ل لـی شـکل و اتصـال حال کوچکتـر جهـت تولیـد فـرم حا
محصـول دوم ایـن کارگاه یـک سـازه آویـز بـوده کـه در سـالن نمایشـگاه دانشـکده هنرهـای زیبـای دانشـگاه تهـران نصـب گردیـده اسـت. ایـن سـازه از یـک مـدول سـه ضلعـی تشـکیل شـده کـه بـه صـورت یـک U بـا دو زاویـه 90 درجـه بـه شـکل تخـت تولیـد شـده و سـپس بـا رسـاندن دو سـر U بـه یکدیگـر بـه کمـک خـم کـردن اعضـا شـکل یـک مثلـث ورمکـرده را پیــدا میکنــد. بــا کنــار هــم قــرار دادن ایــن مثلثهــا میتــوان بــه یــک ســازه تخــت رسـید. در مرحلـه بعـدی بـا بـزرگ کـردن برخـی از مثلثهـا دانشـجویان تـاش کردنـد تـا فـرم سـه بعـدی را ایجـاد نماینـد. پـس از درک رفتـار ایـن سـازه تـاش شـد تـا الگوریتمـی در گرسهاپـر ایجـاد شـود تـا بتوانـد فـرم نهایـی را در فضـای دیجیتالـی شبیهسـازی کـرده و از ایـن طریـق ابعـاد هـر قطعـه را بـرای رسـیدن بـه فـرم نهایـی تعییـن کنـد. پـس از تهیـه نقشـههای سـاخت و بافـت، قطعـات از تختـه سـه الیـی سـه میلیمتـری بـرش خوردنـد تـا آمـاده نصـب گردنـد. در ایـن مرحلـه تمامـی قطعـات در راسـتای عمـود بـر چـوب بـرش خوردنـد تـا راحتتـر خـم شـوند.
معرفی برگزارکنندگان:
برگـزار کننـدگان ایـن کارگاه آموزشـی خانـه سـاخت دیجیتـال دانشـگاه هنـر و قطـب علمـی و انجمـن علمـی فـنآوری معمـاری دانشـگاه تهـران بوده انـد.
مدیریت آزمایشگاه: دکتر علیرضا مستغنی، عضو هیئت علمی دانشگاه هنر
ناظر علمی: دکتر محمدرضا متینی، عضو هیئت علمی دانشگاه هنر
دانشجویان:
مهسا ابراهیمی دستگردی
پریسا بابالحوائجی
معین مالکی
علیرضا نظرنیا
رهیار قنبری
فرزانه سلطانی قالتی
لیلا تشکری
حسنا باهنر
ثمین فرجیان
مریم فرامرز قراملکی
هانیه ستوده قرهباغ
درسا سادات سیدی
محمد شاهنظری
کوثر آزادیان
مدرسین:
رامتین حقنظر
سیدعلی درازگیسو
مهران مسعودی
جواد اله قلی
علیرضا محمدی باغبانان
مرجان حسینزاده
شادی خالقی
فاطمه امینی یکتا
هانیه امید
